Поверочная гранитная плита

Гранитные поверочные плиты MitutoyoСкачать pdf

Гранитные поверочные плиты MahrСкачать pdf

Гранитная поверочная плита Mitutoyo

Гранитные поверочные плиты достаточно распространены во многих отраслях промышленности и научно-исследовательских лабораториях. Как правило, они незаменимы:

- для проведения измерений, разметки деталей, поверочных работ;

- в качестве опорных и установочных поверхностей при сборке различных узлов и агрегатов.

Рабочая плоскость плиты должна обладать регламентированными шероховатостью и плоскостностью поверхности. Стоит обратить внимание на качество поверхности поверочного оборудования, если имеются трещины или неровности, то такая гранитная плита к использованию непригодна, так как вероятно появление искажений результатов измерений или поверки.

При производстве поверочных плит используются гранитные камни с лимитом прочности не менее 264,9 МПа, которые являются обладателями гомогенной структуры. Соответственно, произведенные плиты должны обладать равномерным и однородным цветом.

Иногда госстандарт допускает производство гранитных плит из материала с разной структурой и цветом, если это не ведет к снижению качества эксплуатационных свойств плиты.

Гранитные поверочные плиты различаются по форме и размеру. Большинство размеров представлены в диапазоне от 250 х 250 мм до 2000 х 1000 мм.

Плиты разного размера отличаются друг от друга количеством опор. Например, согласно ГОСТу, гранитная плита параметром 630 х 400 мм должна иметь не меньше трех точек опоры. А что касается гранитных плит выше этого параметра, то опорных точек должно быть как минимум пять.

Масса плит колеблется в широком диапазоне от 15 до 1320 кг. Для того чтобы было более удобно осуществлять транспортировку, особенно плит с большими размерами, на них предусмотрены специальные выемки, ручки или специализированные скобы.

По качеству поверхности гранитные плиты подразделяют на четыре класса точности: 00, 0, 1 и 2. Применение плиты того или иного класса точности зависит от требуемой погрешности измерений и условий эксплуатации. Плиты классов точности 0, 1 и 2 используются на предприятиях машиностроения. А вот гранитные плиты самого высокого класса точности 00 в большинстве случаев применяются в измерительных лабораториях.

Рабочая поверхность плит из гранита проходит шлифовку алмазом. И чем выше класс точности плиты, тем тщательнее производится доводка.

Преимуществами гранитных плит являются:

  • Высокая точность

  • Износостойкость

  • Защита от коррозии обеспечена на 100%

  • Не намагничиваются и не проводят ток

  • Рабочая плоскость плиты притерта и обладает матовой поверхностью, что исключает бликование

  • Простой уход. Чтобы удалить следы пыли, грязи, масляных пятен и следов от пальцев, достаточно чистящего средства

  • Легкое перемещение измерительного и поверочного оборудования по рабочей поверхности плиты

  • Средний срок службы составляет не менее 10 лет

Одним из ярких примеров применения гранитной плиты является установка на ее поверхности высотомера с целью достижения более точных результатов измерения.

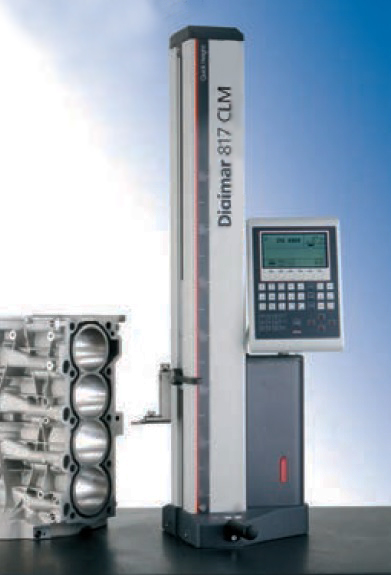

Применение высотомера Mahr с поверочной гранитной плитой
