Координатно-измерительные машины (КИМ)

Координатно-измерительные машины Mitutoyo. Скачать pdf

На протяжении многих лет шло совершенствование продукции, а, следовательно, и росли потребности в точности исполнения и уменьшения расходов на производство. С целью удовлетворения этих потребностей появились первые координатно-измерительные машины, которые начали широко применять с 80-х годов ХХ века.

На сегодняшний день уходят в прошлое контроль деталей по шаблонам или универсальными средствами измерений. Намного быстрее и точнее измерения позволяют произвести координатно-измерительные машины.

Классическая модель контрольно-измерительной машины (КИМ) представлена тремя осями — X, Y, Z. Оси перпендикулярны друг другу и образуют типичную трехмерную систему координат. Оператор или компьютер дают команду координатно-измерительной машине на считывание данных с сенсорного датчика. Далее машина определяет координаты X, Y, Z каждой из заданных точек. На основании данных этих точек производятся все дальнейшие вычисления.

В большинстве случаев точность измерений координатно-измерительных машин составляет 1-3 микрометра (мкм).

Работы, выполняемые при помощи контрольно-измерительной машины:

• Измерения геометрических размеров деталей

• Измерения профиля деталей

• Измерения отклонений от технических требований чертежа…

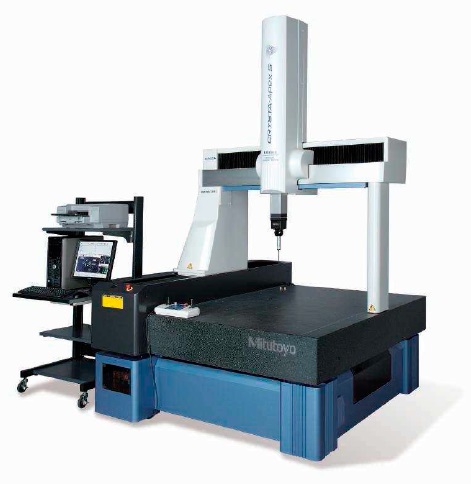

Координатно-измерительные машины, производимые компанией Mitutoyo (Митутойо), представлены широким ассортиментом. Машины Mitutoyo классифицируются по типоразмерам и точности измерения.

Составные части координатно-измерительных машин спроектированы с применением методов математического моделирования. Поэтому машины Mitutoyo обладают высокой производительностью и малой погрешностью измерения. При изготовлении КИМ Mitutoyo применяет материалы, которые больше всего подходят для длительной и бесперебойной работы.

Имеющийся широкий ассортимент щупов, как контактных, так и бесконтактных, дает возможность производить необходимые измерения с поддержкой интуитивно понятного программного обеспечения с целью оперативного анализа и обработки результатов измерений, необходимых на современных производственных предприятиях.
