6-ти осевая портативная координатно-измерительная машина типа «Рука» модели AMPG

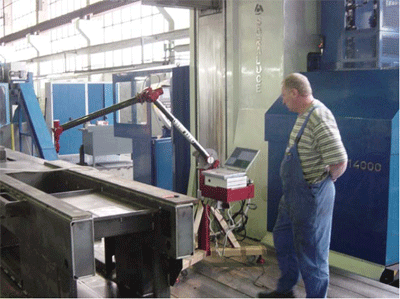

Благодаря своей конструкции и высокой мобильности данный тип измерительного оборудования идеально подходит для контроля геометрии изделий в условиях реального производства. Она легко устанавливается в любом необходимом месте: в цехе, на станине станка, в производственной линии, измерительной лаборатории. Она позволяет с высокой точностью проводить измерения геометрических элементов (окружностей, плоскостей, цилиндров, конусов и т. п.), их линейно-угловые размеры, отклонения от формы (круглость, плоскостность, цилиндричность и т. п.), взаимное расположение (параллельность, перпендикулярность, концентричность и т. п.).

Манипулятор модели AMPG производства ZETT MESS это мобильная координатно-измерительная машина типа «Рука». Данная система применяется при контроле качества в лабораториях, при измерениях на производстве, для измерений крупногабаритных изделий, например при контроле износа, измерений в труднодоступных местах, в ограниченном пространстве, также для сканирования и оцифровки поверхностей при конструировании. AMPG может комплектоваться фиксированным щупом, контактным модулем RENISHAW, лазерными сенсорами или измерительной головкой типа «Вилка» для сканирования поверхности труб. Измеренные данные записываются при нажатии кнопки или автоматически для передачи измеренного сигнала на компьютер.

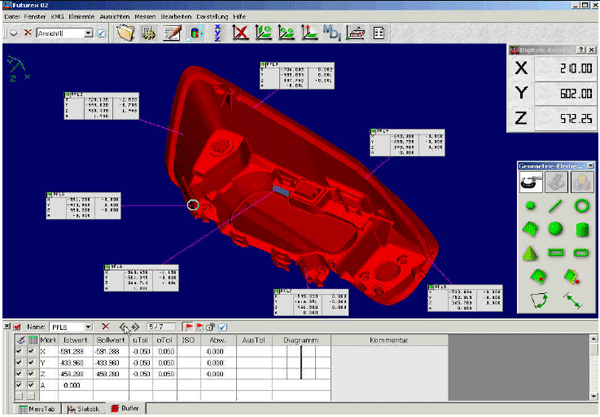

Используется программное обеспечение FUTUREX 02 собственной разработки, что является неоспоримым преимуществом по сравнению с другими производителями!

Виды

Для обеспечения различных требований к точности измерений ZETT MESS предлагает на выбор три версии манипуляторов модели AMPG: AMPG-P+, AMPG-P и AMPG-S.

Манипуляторы модели AMPG-Р+ это мобильные координатно-измерительные машины прецизионного исполнения, которые обеспечивают высокие точности измерений.  Пневматическая система фиксации – это уникальная система не имеющей аналогов в мире и  запатентована компанией ZETT MESS. Данная система является преимуществом в использовании манипулятора AMPG-Р. Измерительная головка может быть зафиксирована в любом положении, и затем специальными винтами микроподачи подведена к желаемой точке для обеспечения максимальной точности измерения. Это в свою очередь увеличивает точность измерений, т.к. нет погрешностей, поступающих с шарниров, которые заторможены. Нет необходимости каждый раз тянуться к манипулятору при отвлечении, во время работы на ноутбуке. Это очень удобно при работе с крупно-габаритными деталями.

Манипуляторы моделей AMPG-P и AMPG-S  обеспечивают рабочий диаметр измерения от 1500 до  5 000 мм.

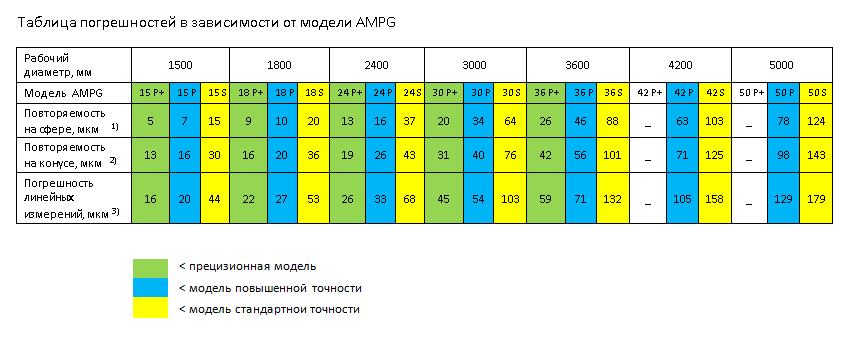

Метод 2 Sigma:

1) Повторяемость при тестировании на сфере: щупом портативной КИМ AMPG берут сотни точек на поверхности сферы, усредняют их и определяют координату центра сферы. Сфера многократно измеряется в различных направлениях, после чего анализируется отклонение относительно центра сферы. Этот метод обычно используется для сравнения между собой КИМ одной марки и не рекомендуется для определения повторяемость результатов измерений КИМ.

2) Повторяемость при тестировании на конусе: Контактный щуп КИМ AMPG помещается в коническое отверстие калибровочного образца, затем измеряются координаты точек, расположенных на этой поверхности. Анализируется каждое отклонение измеренного положения точки относительно среднего значения координат точек.

 3) Погрешность линейных измерений: определяется с помощью сертифицированного эталонна Ball Bar, измеряется отклонение расположения точек в пределах всей рабочей зоны портативной КИМ. Этот метод испытаний наиболее точно определяет эксплуатационные качества КИМ для практических применений.

КРАТКОЕ ОПИСАНИЕ

Мобильная координатно-измерительная машина AMPG-P - это уникальная гибкая измерительная система позволяющая решать сложнейшие технические задачи на предприятии. В силу того, что в изготовлении измерительной машины используются легковесные материалы, такие как, алюминий и углепластик, эта измерительная система легко транспортируется, быстро монтируется и настраивается для проведения измерений.

Область применения:

Ø  Измерение сложно доступных поверхностей, например, таких как, внутренней стороны корпуса автомобиля, трубных систем;

Ø  Автомобильная промышленность и производители комплектующих;

Ø  Проектирование;

Ø  Промышленность пластиковых материалов;

Ø  Литейная промышленность;

Ø  Моделирование;

Назначение:

Ø  Обеспечение контроля качества геометрических параметров выпускаемой продукции;

Ø  Дает возможность производить измерения непосредственно на месте производства, крепление вблизи измеряемого объекта;

Ø  Контроль на производстве;

Ø  Измерение труднодоступных мест и деталей сложной конфигурации;

Ø  Сканирование и оцифровка поверхностей для конструкторских работ;

Ø  Быстрый выбор возможности базирования (3 вида) для построения виртуальной системы координат

Конструкция:

Ø  Соединительная база с установочной плитой, соединительные кабели;

Ø  2 легковесные направляющие из углепластика;

Ø  Измерительная поворотная головка с шупом;

Ø  3 поворотные направляющие, каждая из них имеет возможность осевого и радиального перемещения;

Ø  В поворотных блоках используются высокоточные подшипники;

Ø  Поворотные направляющие со встроенными оптическими линейками высокого разрешения HEIDENHAIN;

Ø  Тренога со специализированным моторизованным приводом для регулировки мобильной КИМ по высоте.

Мобильная координатно-измерительная машина AMPG сконструирована с запатентованной системой блокировки, таким образом, что оператор может удерживать только направляющую с измерительной головкой  (прибл. 900г.).

 Компания ZETT MESS единственный германский производитель, работающий на мировом рынке с 1990г.

В результате своей работы компания разработала и запатентовала несколько особенных преимуществ своей продукции.

В изготовлении МОБИЛЬНОЙ 6-осевой КООРДИНАТНО-ИЗМЕРИТЕЛЬНОЙ МАШИНЫ (КИМ) модели AMPG-P используются материалы, усиленные углепластиком вместо алюминия или титана. Из-за того, что направляющие изготавливаются из углеродного волокна, нет необходимости в использовании температурной компенсации. Конструкция мобильной КИМ обеспечивает виброустойчивость и невосприимчивость к ударам.

МОБИЛЬНАЯ 6-осевая КООРДИНАТНО-ИЗМЕРИТЕЛЬНАЯ МАШИНА  AMPG может крепиться с помощью:

Ø  Тренога с моторизованным приводом для регулировке по высоте;

Ø  Магнитна база;

Ø  Большая плита для фиксации на плоских поверхностях;

Ø  Дополнительные крепежные адаптеры для фиксирования на КИМ стоечного типа производства ZETT MESS для обеспечения измерительной 9-осевой измерительной системы;

Ø  Линейная направляющая -7-ая ось.

Системы измерительных головок:

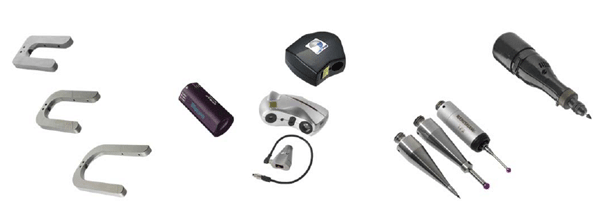

Возможность выбора 5 различных систем измерительных головок:

  1. Жесткий щуп Измеренная точка берется при контакте щупа с измеряемой поверхностью с помощью кнопки расположенной на направляющей измерительной головки, измеренные данные обрабатываются автоматически с помощью компьютера. Измерительные щупы (наконечники) сменные (дополнительные принадлежности), возможно исполнение с рубиновыми шариками или твердосплавные.

  1. модуль ТР20 Renishaw Измеренная точка берется автоматически при контакте щупа с измеряемой поверхностью, измеренные данные обрабатываются автоматически. Сигнализация при определении измеренной точки.

  1. Лазерная головка Бесконтактный метод измерений

  1. Сканирующая измерительная головка типа «Вилка» Бесконтактный метод измерений. Разработана специально для измерений и сканирований труб

  1. Головка линейного лазера    Предназначен для оцифровки мягких, легко деформируемых поверхностей

Пневматическая система блокировки, ЗАПАТЕНТОВАНА 1-4 оси AMPG-P могут быть зафиксированы с помощью аэростатической подачи воздуха.

Питание:

115V или 230V + 10% (переменное), АС: 50/60Гц

Рабочий диапазон температур +10º до +45ºС

Влажность  15-90%
