Компания TDEG (TALLERES De Guernica) Испания

Основана в 1916  году. В настоящее время является крупнейшим в Европе специализированным предприятием   по производству  крупногабаритных токарных  патронов. Обширная производственная программа  включает  в  себя патроны диаметром до 5 метров. Продукция TDEG широко применяется в таких отраслях как: тяжелое машиностроение, станкостроение, металлургическая промышленность.

Скачать каталог Каталог в PDF

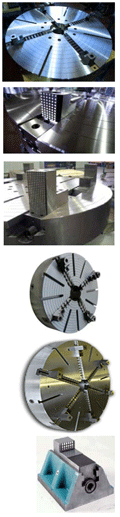

Ручные патроны:

Серия самоцентрирующих 3-х и 4-х кулачковых спирально-реечных патронов с ручным приводом.

Производственная программа включает в себя патроны диаметром до 1800мм.

Серия 4-х кулачковых патронов с ручным приводом и независимым перемещением кулачков.

Специально разработанная геометрия зацепления позволяет существенно снизить потери на трение, в следствие чего повышается зажимное усилие и уменьшается износ рабочих поверхностей зажимного узла. Изготавливаются диаметром до 1500мм.

Серия силовых 4-х кулачковых патронов  с  ручным  приводом и независимым перемещением кулачков.

Для работы в особо тяжелых условиях. Изготавливаются диаметрами до 2000мм.

Серия силовых 4-х кулачковых патронов с ручным приводом, независимым перемещением кулачков и усиленным механизмом зажима. Зажимное усилие до 25 т.

Большое усилие зажима достигается за   счет  применения   оригинальной конструкции зажимного механизма, разработанного компанией TDEG.Изготавливаются диаметром до 2000мм

Серия специализированных 3-х и 4-х кулачковых патронов с ручным приводом и увеличенным внутренним отверстием. Самоцентрирующих и с независимым перемещением кулачков.

Патроны   широко  применяются  на  трубных заводах, а также при производстве запасных частей для горнорудной, нефте- и газодобывающей промышленности. Предназначены для закрепления труб и прочих длинномерных  изделий, обрабатываемых на трубонарезных    и    специализированных станках.

Изготавливаются диаметром до 1000мм, с диаметрами внутреннего отверстия до 572мм

 Серия силовых 4-х кулачковых патронов с ручным приводом и комбинированным механизмом зажима.

Применяются  для  работы  в особо тяжелых условиях. Уникальная конструкция позволяет использовать преимущество самоцентрирующего патрона, тем не менее остается возможность индивидуальной подстройки на каждом кулачке.

Номенклатура изготавливаемых диаметров до 1000мм, с диаметрами внутреннего отверстия до 408мм.

Механизированные патроны:

Серия клиновых 3-х кулачковых пневматических самоцентрирующих патронов с увеличенным отверстием.

Применяются на специализированных токарных станках предназначенных для обработки труб в условиях серийных производств.

Наличие встроенного пневмопривода позволяет производить установку на станок двух патронов (на переднем и заднем конце шпинделя токарного станка) для лучшей центровки заготовки трубы. Имеет встроенную систему защиты для аварийного отключения вращения шпинделя станка при падении давления в полости патрона.

Изготавливаются диаметром до 1000мм, с диаметрами внутреннего отверстия до 510мм.

Серия 3-х кулачковых самоцентрирующих механизированных патронов с открытым и закрытым центром.

Патроны с закрытым центром идеально защищены от загрязнения и попадания стружки, что в свою очередь значительно увеличивает срок службы патрона. Комплектуются сборными кулачками.

Изготавливаются диаметром от 630мм до 1000мм. По индивидуальному заказу возможно изготовление 4-х и 6-ти кулачковых патронов.

Серия силовых 3-х кулачковых механизированных патронов с закрытым центром (гидравлический привод).

Патроны предназначены для установки на токарно-карусельных станках. Управление механизмом зажима осуществляется при помощи гидроцилиндра, который может быть размещен как внутри шпинделя, так и на его торце.

Изготавливаются диаметрами от 1000мм до 2000мм. По индивидуальному заказу возможно изготовление 4-х и 6-ти кулачковых патронов.

Серия силовых специализированных 4-х кулачковых патронов двойного действия с механизированным приводом.

Данный тип патронов, как правило,  используется на токарно-карусельных станках. Управление механизмом зажима осуществляется при помощи гидроцилиндра двойного действия, позволяющего осуществлять управление механизмом зажима по  схеме 2+2. Данная схема управления позволяет производить закрепление заготовок не круглых форм.

Изготавливаются диаметрами от 1000мм до 2000мм.

По индивидуальному заказу возможно изготовление 4-х и 6-ти кулач-ковых патронов.

Принадлежности

Производственная программа компании TDEG включает в себя планшайбы диаметром до 1500мм,

переходные фланцы для установки патронов на станки с различными стандартами шпинделей, мобильные приспособления для зажима заготовок сложной формы, а также запасные части и аксессуары к  выпускаемой продукции.

По индивидуальному заказу любой тип патронов может быть изготовлен больших диаметров.
